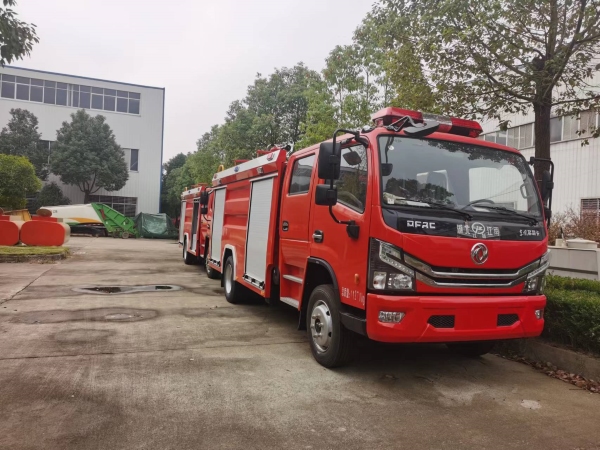

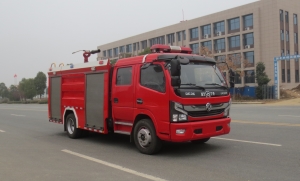

東風大多利卡5噸消防車:JDF5110GXFSG50/E6型水罐消防車
整車描述
概述

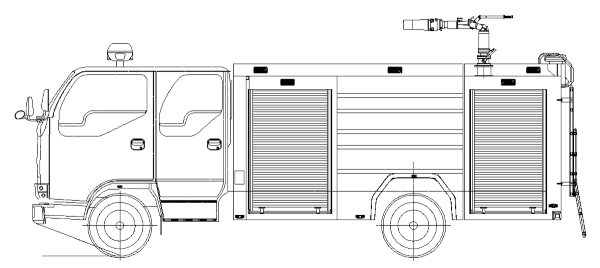

JDF5110GXFPM50/E6型泡沫消防車、JDF5110GXFSG50/E6型水罐消防車，采用東風EQ1125SJ8CDC底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為雙排，可乘坐3+3人,該車為外露罐結構，車身前部為器材箱,中部為水罐，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，載水3400kg（PM50）/5000kg（SG50），泡沫液量1600kg（PM50），裝備了上海茸申消防設備有限公司生產CB10/30型低壓消防泵，額定流量30L/S，車頂安裝成都威斯特消防機械有限公司生產的PL24（PM50）或PS30W(SG50)型車用消防炮。該車輛結構緊湊，配置完備，機動性強，能夠及時應對企業，社區或重點消防單位的火情，可以第一時間形成小型戰斗力進行初期火災的撲救和人員疏散撤離?？蓮V泛應用于消防救援站，政府專職消防隊，企業專職消防隊等。 整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018第六階段限值的規定要求（國Ⅵ標準）；整車通過國家消防裝備質量監督檢驗中心檢，CCCF正在申報中。 |
整車主要參數
外廓尺寸 | 6940×2195×3060mm |
最大總質量 | 11240kg |
載液量 | 泡沫車載水3400kg，泡沫1600kg，水罐車載水5000kg |
最高車速 | 90km/h |
消防泵額定流量 | 30L/s 1.0MPa |
消防炮額定流量 | 泡沫車：24L/s 1.0MPa 水罐車：30L/s 1.0MPa |
消防炮射程 | 泡沫車：泡沫≥40m 水≥45m 水罐車：≥55m |
比功率 | 125/11.24=11.12 |
接近角/離去角 | 21°/11° |
二、底盤
底盤主要參數
型號 | EQ1125SJ8CDC |  |
制造商 | 東風汽車股份有限公司 | |
發動機額定功率 | 125kw | |
發動機排量 | 3856ml | |
發動機排放標準 | GB17691-2018國Ⅵ | |
驅動形式 | 4×2 | |
軸距 | 3800mm | |
最大允許總重 | 11995kg | |
最小轉彎半徑 | ≤7m | |
變速箱 | 手動 | |
取力器 |

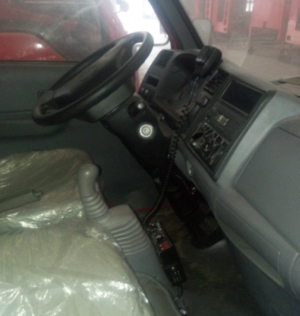

2、乘員室
結構 | 平頭、四門，改制雙排 |  |
司乘人員數 | 3+3人 | |
駕駛員位置 | 左置 | |
設備 | 原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、 警報器； 2、 取力器控制開關及指示燈； 3、 附加電源開關； |
上裝結構及性能參數
總體布置 | 整車由消防員乘員室和車身兩大部分組成，車身布置采用內藏罐式結構，左右兩側為器材箱，中部為水罐，器材箱后部為泵房。 |
工藝要求 | 所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。 |
 | |
器材箱和泵室
結構 | 主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。(可根據用戶需求采用鋁合金方管焊接） |   |
器材箱 | 器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒 | |
泵房 | 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材。 | |
保溫位置：安裝燃油加熱器（根據客戶需求選裝） | ||

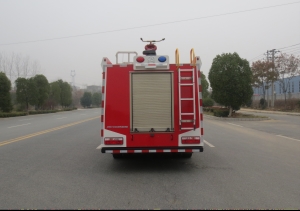

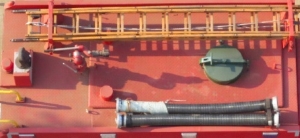

爬梯及上車拉手
| 后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。 |  |
2、水罐 | ||
容量 | 3400kg（PM50）、5000kg（SG50） |  |
材質 | 優質碳鋼，厚度為3mm(可根據用戶需求采用不銹鋼、PP材質制作） | |

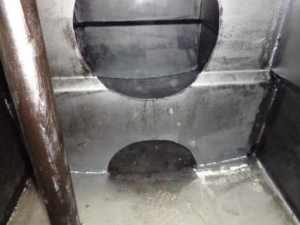

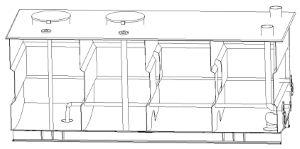

結構 | 內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理 | |
罐體固定 | 與底盤車架彈性連接 | |
罐體設置 | 人孔：設直徑460mm人孔1個，帶有快速鎖定/開啟裝置 | |
溢流口：設DN65溢流口1個 | ||
放余水口：設1個DN40水罐放余水口，配球閥 | ||
注水口：在水罐左右兩側各接1只DN65接口 | ||
進出水口：設1個水罐到水泵進水管，DN100閥門，手動控制，設1個水泵至水罐充水管，DN65閥門，手動控制 | ||
3、泡沫罐
容量 | 1600kg（PM50） |    |
材質 | 優質碳鋼，厚度為3mm(可根據用戶需求采用不銹鋼、PP材質制作） | |
結構 | 內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理 | |
罐體固定 | 與底盤車架彈性連接 | |
罐體設置 | 人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置 | |
溢流口：設DN40溢流口1個 | ||
放余液口：設1個DN40泡沫罐放余液口 | ||
出泡沫口：設1個DN40泡沫罐到水泵出泡沫管 |
四、水系統
1、水泵
型號 | CB10/30-RS型低壓車用消防泵 |  |
形式 | 低壓離心式 | |
額定流量 | 30L/s @1.0MPa | |
出口額定壓力 | 1.0MPa | |
最大吸深 | 7m | |
引水裝置 | 活塞式真空泵 | |
引水時間 | 最大吸深時≤50s |

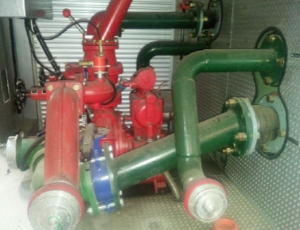

管路系統
管道材質 | 優質無縫鋼管 |  |
吸水管路 | 泵房后側設一個DN100吸水口 | |
注水管路 | 水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路 | |
出水管路 | 泵房左右兩側各設1個DN80出水口，帶截止閥和捫蓋 | |
冷卻水管路 | 配有冷卻取力器的冷卻水管路及控制閥 |
五、滅火裝置

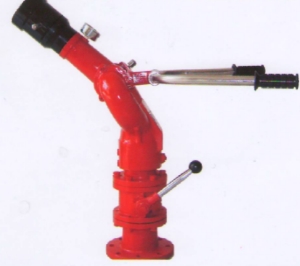

1、車載水炮
型號 | PS30W |  |
制造商 | 成都威斯特消防機械有限公司 | |
回轉角度 | 360°水平回轉 | |
最大仰/俯角 | 俯角≤-15°，仰角≥+60° | |
流量 | 30L/S | |
射程 | ≥55m |
2、車載泡沫炮
型號 | PL24 |  |
制造商 | 成都威斯特消防機械有限公司 | |
回轉角度 | 360°水平回轉 | |
最大仰/俯角 | 俯角≤-15°，仰角≥+45° | |
流量 | 24L/S | |
射程 | 泡沫≥40m 水≥45m |
3、泡沫比例混合器
比例混合器型號 | PH64 |  |
制造商 | 上海茸申消防器材有限公司 | |
工作壓力范圍 | 0.6—1.4MPa | |
流量范圍 | 16—64L/S | |
混合比 | 3%—6% | |
調節方式 | 手動 |

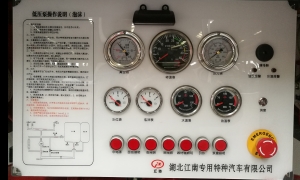

六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制 | 水泵脫掛檔、警燈警報、照明及信號裝置控制等 |  |
泵室內控制 | 上裝總電源開關、參數顯示、狀態顯示 |
七、電氣設備
附加電氣 | 設獨立電路 |  |
輔助照明 | 消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 | |
頻閃燈 | 車身兩側安裝紅、藍兩色頻閃燈 | |
警示裝置 | 長排全紅警燈，安裝在駕駛室頂部 | |
警報器，其控制盒在駕駛員前下方 | ||
火場照明 | 上裝后部安裝35W消防探照燈1個 |
八、表面處理
面漆 | 優質國產漆 |
顏色 | 車體外表面主色為RO3消防紅 |
九、隨車消防器材的布置和配備
1、器材布置
1 | 按照消防實戰需要，根據消防操作程序，就近取放。 |
2 | 使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
3 | 標示醒目，多人操作，互不干涉。 |
